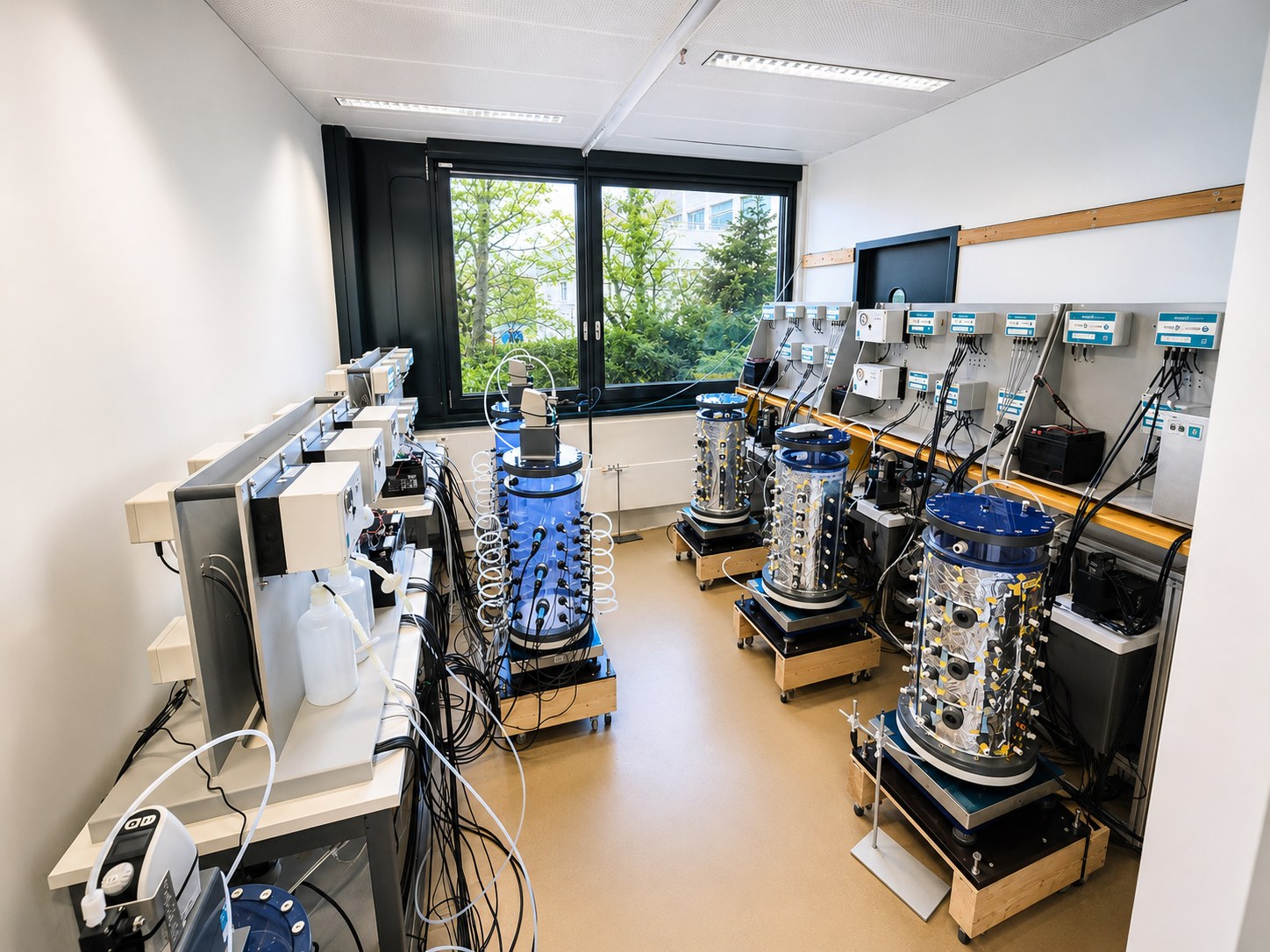

Laborlysimeter für kontrollierte Bodensäulenversuche
ecoTech-Laborlysimeter werden eingesetzt, um Auswaschung, Stofftransport und Massenbilanzen in Bodensäulen unter kontrollierten Labor- oder Gewächshausbedingungen zu untersuchen. Das System kann je nach Fragestellung Lysimeterkörper, Saugboden, Beregnungskopf, Dosierpumpe, Sensorik und Zubehör kombinieren.
Produkt-Untergruppen

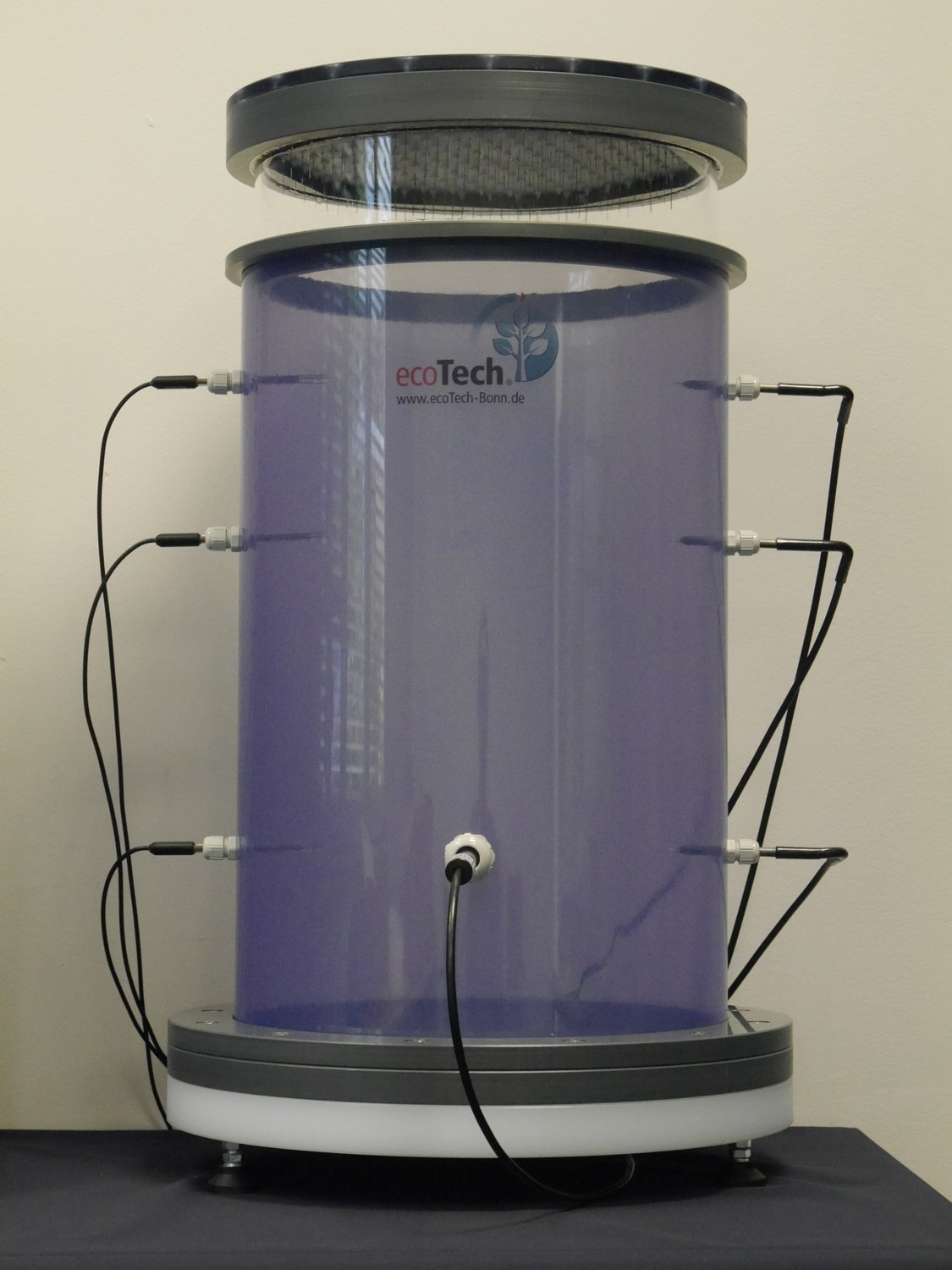

Laborlysimeterkörper und Saugboden
Das Laborlysimeter wird zur Untersuchung von Auswaschung und Stoffflüssen in Bodenproben eingesetzt. Es unterstützt Studien zur Nährstoff- und Schadstoffmigration sowie zur Bestimmung von Massen- bzw. Stoffbilanzen im Mesomaßstab.
- minimiertes Sorptionskonzept je nach ausgewählten Materialien und Probenahmekomponenten
- geeignet für Schwermetalle, Halbmetalle, Makroelemente und weitere Zielgruppen je nach Konfiguration
- Betrieb unter gesättigten und ungesättigten Bedingungen
- kontrollierte Beregnung mit Beregnungskopf
- breites Spektrum spezifischen Zubehörs
- Einbringvorrichtung für ungestörte Bodenproben
- Filtermembran kann mit wenigen Handgriffen ersetzt werden
- austauschbare Lysimeterschale mit unterschiedlichen Höhen oder Materialien
Beregnungskopf
Der Beregnungskopf simuliert Niederschlag und ermöglicht eine konstante Beregnung der Bodenoberfläche im Laborlysimeter.
- 163 geometrisch verteilte Kapillaren
- unterschiedliche Kapillargrößen möglich
- Kapillaren vom Anwender austauschbar
- bei sehr niedrigen Intensitäten können Kapillaren durch Blindstopfen ersetzt werden
- transparente Seitenteile und Deckel zur Sichtkontrolle
- Entlüftungsschraube für schnelleres Erstbefüllen

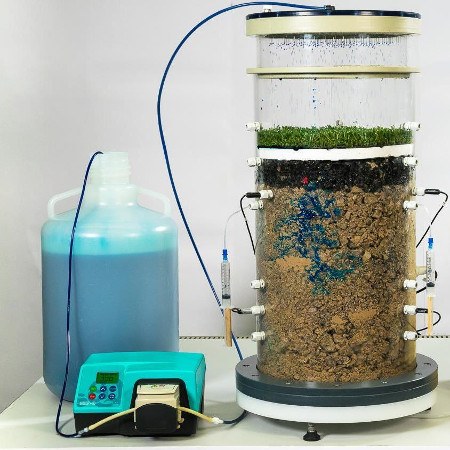

Dosierpumpe
Die Dosierpumpe beschickt den Beregnungskopf und unterstützt die kontinuierliche Dosierung flüssiger Medien für kontrollierten Niederschlag auf der Bodenoberfläche.
- selbstansaugende Peristaltikpumpe
- zwei Regler für Grob- und Feindosierung des Fördervolumens
- Taste zum schnellen Erstbefüllen von Schläuchen und Beregnungskopf
- Auswahl von Rotoren für unterschiedliche Fördervolumina
- kompaktes Gehäuse

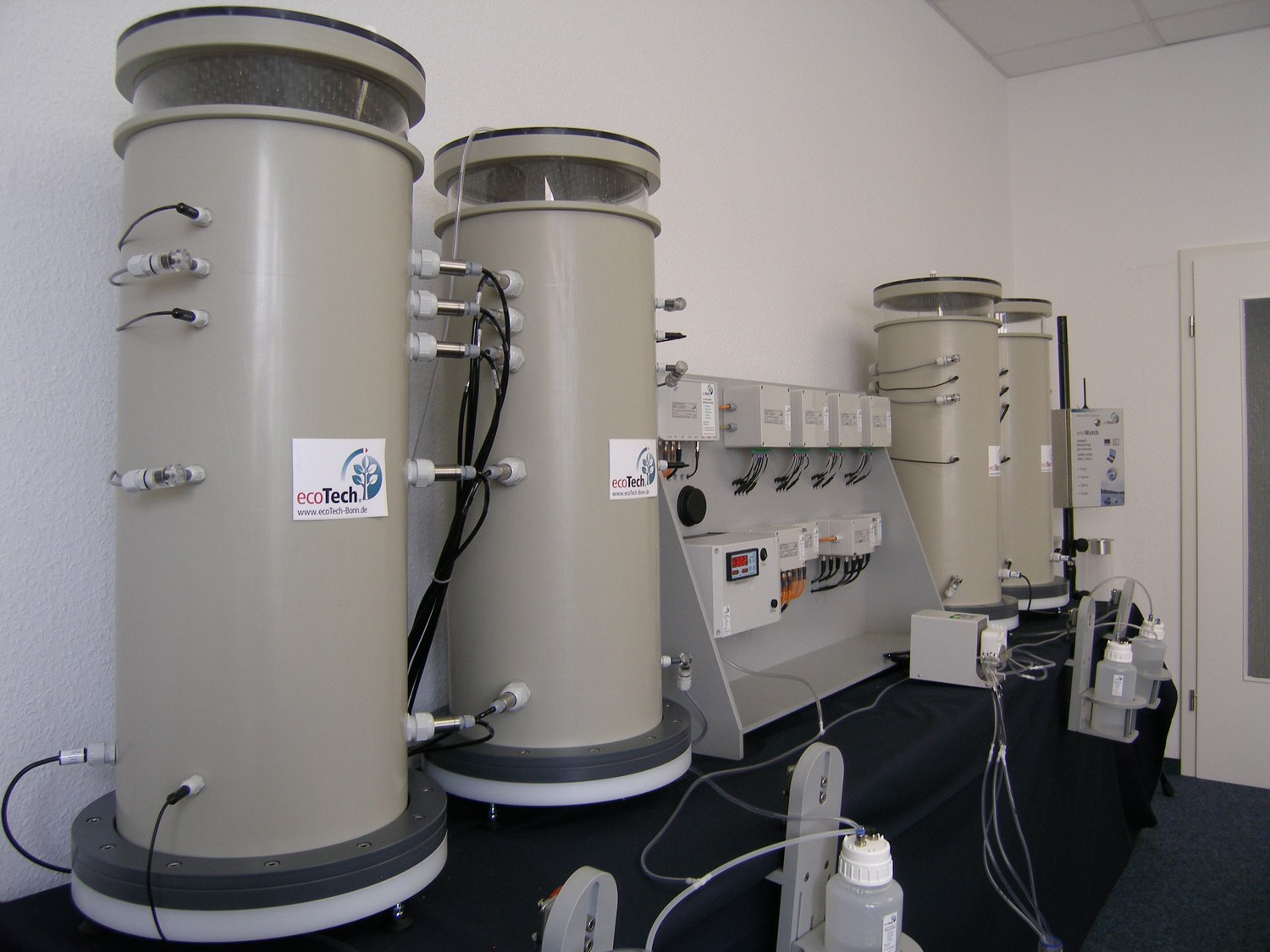

Montagewand
Die Montagewand bzw. der Systemträger ordnet Lysimeterzubehör, Schläuche, Pumpen, Sammelgefäße und optionale Sensorik übersichtlich an. Dadurch bleibt der Versuchsaufbau reproduzierbar und für Wartung, Kalibrierung und Probenahme gut zugänglich.
- strukturierte Anordnung von Pumpe, Schläuchen und Probenahmekomponenten
- übersichtlicher Aufbau für wiederholbare Laborversuche
- geeignet für kundenspezifische Konfigurationen
- unterstützt saubere Trennung von Eintrag, Drainage, Probenahme und Sensorik
- hilfreich bei längeren Versuchsreihen mit regelmäßiger Kontrolle
Datenakquise
Je nach Versuchsfrage können Messdaten aus Sensoren, Waagen oder Steuerungskomponenten in den Versuchsablauf eingebunden werden. Die genaue Datenakquise richtet sich nach den benötigten Parametern, Messintervallen und Schnittstellen.
- Integration von pH-, Redox- oder weiteren Sensoren je nach Versuchsaufbau
- mögliche Kombination mit Datenloggern oder lokaler Datenerfassung
- unterstützt zeitaufgelöste Prozessbeobachtung
- hilfreich für Bilanzversuche und kontrollierte Randbedingungen
- projektspezifische Auslegung nach Messgröße und Datenworkflow
Wäge- und Messzubehör
Je nach Versuchsaufbau kann das Lysimeter mit Wägeplattformen, Vakuumeinheiten, Sammelgefäßen, pH-/Redoxsensoren und Mariotteflaschen kombiniert werden. Die genaue Konfiguration sollte aus der Versuchsfrage abgeleitet werden.
- Wägeplattformen für bilanzorientierte Versuche
- Vakuumeinheiten und Sammelgefäße für Perkolat- oder Sickerwasserproben
- pH-/Redoxsensoren für chemische Prozessbeobachtung
- Mariotteflaschen oder weitere Komponenten für definierte Randbedingungen
- Materialauswahl abhängig von Zielsubstanzen und chemischer Kompatibilität
Auswahl- / Konfigurationshilfe
| Bedarf / Frage | Typische Systemwahl | Hinweise zur Auswahl |
|---|---|---|
| Auswaschung und Nährstoff-/Schadstofftransport | Laborlysimeter mit Saugboden und Lösungsprobenahme | Geeignet zur Untersuchung von Nährstoff- und Schadstoffmigration sowie zur Ableitung von Massen- / Stoffbilanzen. |
| Kontrollierter Niederschlag | Beregnungskopf plus Dosierpumpe | Erzeugt definierte und gleichmäßige Benetzung der Probenoberfläche; Intensität kann über Kapillaren und Blindstopfen angepasst werden. |
| Ungestörte Proben | Laborlysimeter mit Einbringvorrichtung | Unterstützt den Transfer ungestörter Bodenkerne in die Lysimeterschale. |
| Sensorbasierte Experimente | Laborlysimeter mit pH-, Redox- oder weiterer Sensorik | Sensoranschlüsse und Zubehör werden nach chemischen oder physikalischen Zielparametern gewählt. |
| Unterschiedliche Materialien oder Probenhöhen | Austauschbare Lysimeterschale | Schalenmaterial und Höhe können angepasst werden; Standard-Innendurchmesser 300 mm. |
Technische Informationen
| Komponente | Material / Aufbau | Technische Werte | Hinweis |
|---|---|---|---|
| Lysimeterschale | Polypropylen, PVC oder Stahl | Innendurchmesser 300 mm; Wandstärke materialabhängig ca. 2 bis 8 mm | Schale kann je nach Anwendung in Höhe oder Material angepasst werden. |
| Saugboden | Polyamidmembran | Porenweite 0,45 µm; Bubble Point min. 1000 hPa; Lieferleistung ca. 1,1 L/min bei Wassersättigung und 500 hPa Vakuum | Für kontrollierte Perkolat- und Drainagekonzepte. |
| Schläuche | PE, PTFE oder andere Materialien auf Anfrage | typischer Durchmesser 4/6 mm innen/außen | Materialauswahl abhängig von Zielstoffen und Sorptionsanforderungen. |
| Beregnungskopf | Kapillaranordnung mit Edelstahlkapillaren | Innendurchmesser 300 mm; Außendurchmesser 340 mm; Höhe 140 mm; beregnete Fläche 706 cm²; 163 Kapillaren; Standardkapillardurchmesser 0,4 mm | Andere Kapillardurchmesser auf Anfrage. |
| Dosierpumpe | selbstansaugende Peristaltikpumpe | Förderleistung 0,83 bis 4,5 mL/min in der Standardversion; 230 V, 50 bis 60 Hz; Betriebstemperatur 10 bis 50 °C; 130 × 92 × 170 mm; Gewicht ca. 1,2 kg | Für kontinuierliche Dosierung des Beregnungsmediums. |
FAQ
-
Können Laborlysimeter unter gesättigten und ungesättigten Bedingungen eingesetzt werden?
Ja. Das Lysimetersystem kann je nach Forschungsfrage und Saug-/Drainageaufbau für gesättigte oder ungesättigte Randbedingungen konfiguriert werden.
-
Wie wird Niederschlag simuliert?
Niederschlag wird mit dem Beregnungskopf simuliert. Die Dosierpumpe liefert die Flüssigkeit, und die Kapillaranordnung verteilt sie über die Probenoberfläche.
-
Können ungestörte Bodenproben verwendet werden?
Ja. Eine Einbringvorrichtung kann die Verwendung ungestörter Bodenproben bzw. Bodenkerne unterstützen, abhängig von der erforderlichen Probengeometrie.
-
Können Sensoren integriert werden?
Ja. Laborlysimeter können mit Sensoren wie pH- und Redoxelektroden konfiguriert werden, je nach untersuchtem Prozess.
-
Warum ist Materialauswahl wichtig?
Die ausgewählten Materialien für Schale, Schläuche, Saug- und Probenahmekomponenten beeinflussen Sorptionsverhalten und chemische Kompatibilität. Das ist besonders wichtig bei Spurenstoffen, Metallen, Nährstoffen oder organischen Verbindungen.
-
Kann die Lysimeterschale gewechselt werden?
Ja. Die Lysimeterschale kann getauscht werden, um Höhe oder Material an die Anwendung anzupassen; der Standard-Innendurchmesser beträgt 300 mm.
