Bohrwerkzeuge und Ausstattung für die Bodenkartierung
ecoTech bietet Feldwerkzeuge für Bodenansprache, Bodenkartierung, Profildokumentation und oberflächennahe Probenahme. Das Sortiment umfasst Pürckhauer-Bohrstöcke, Kunststoffhämmer, Ausziehwerkzeuge, Bodenprofilmaßbänder und Bodenfarbtafeln für den praktischen Feldeinsatz.
Produkt-Untergruppen
Pürckhauer-Bohrstock
Pürckhauer-Bohrstock für Bodenansprache und Bodenkartierung. Die konische Form und der verschleißfeste Werkzeugstahl sind für den praktischen Feldeinsatz ausgelegt.
- Arbeitslänge 1000 mm
- Gesamtlänge 1150 mm
- Außendurchmesser 25 bis 30 mm
- Nutbreite 18 mm
- optional mit geprägter dm-Skala
- entwickelt in enger Zusammenarbeit mit dem Geologischen Dienst Nordrhein-Westfalen
Kunststoffhammer
Hammer zum Einschlagen von Erdbohrern und Rillenbohrern in den Boden. Zwei Ausführungen decken unterschiedliche Boden- und Entnahmesituationen ab.
- große Schlagfläche und geringer Rückschlag
- hohe Haltbarkeit
- runde Ausführung für sandige und lehmige Böden
- eckige Ausführung mit Zugring für schwere Böden
- Hammerkopf kann beim Hebeln mit dem Ausziehwerkzeug unterstützen
Ausziehwerkzeug
Werkzeug zum Lösen und Herausziehen von Pürckhauer- und anderen Bodenbohrern.
- einfaches Drehen, Lösen und Herausziehen
- ergonomische Arbeitsposition
- spart Zeit bei der Bodenkartierung
- abgeschrägtes Griffende kann zum Entleeren des Bohrstocks genutzt werden

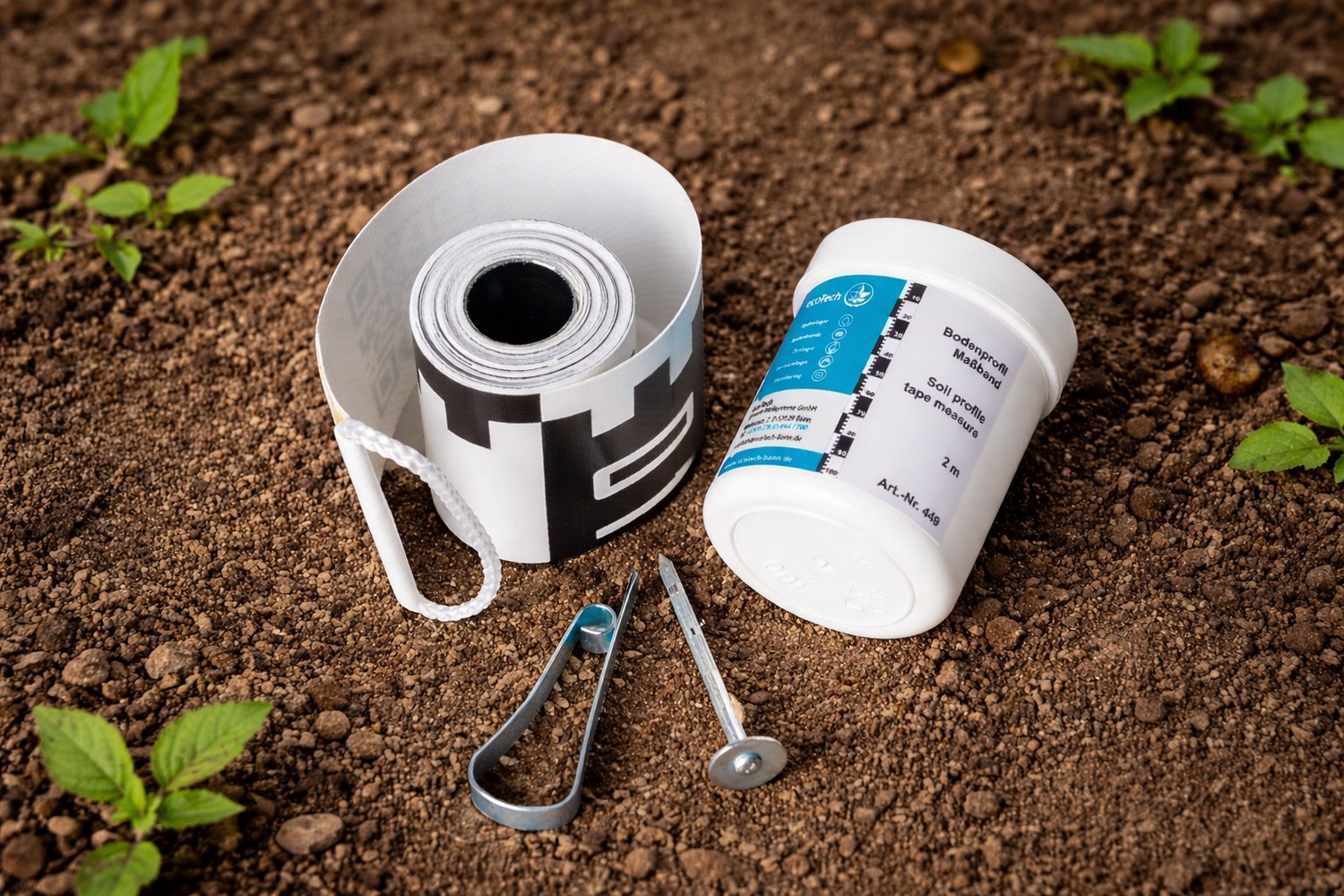

Bodenprofilmaßband
Referenzwerkzeug für Bodenprofilbeschreibungen und Profilfotografie.
- schwarz-weiße Skala mit Zentimeter- und Dezimetermarken
- große Ziffern für lesbare Fotos
- Schnur und Nagel zur Befestigung an der Profilwand
- in erforderlicher Höhe arretierbar
- rollbar, 200 cm Länge, 60 mm Breite
Bodenfarbtafeln
Standardisierte Farbtafeln zur Bestimmung und Klassifikation von Bodenfarben bei Kartierung, Profilansprache und Dokumentation.
- Munsell-Farbtafeln: international bekanntes Notationssystem nach Hue, Value und Chroma
- japanische Bodenfarbtafeln als praktische Alternative je nach Institution oder Region
- nutzbar für Böden, Gesteine und andere Naturmaterialien
- wasserfest und abwaschbar für den Feldeinsatz
- Öffnungen in den Farbchips erleichtern den Vergleich mit der Probe
Auswahl- / Konfigurationshilfe
Welche Kombination ist geeignet?
Die geeignete Werkzeugkombination hängt davon ab, ob Bodenkartierung, Profilfotografie, Probenahme, Ausbildung, Baustellenbeurteilung oder Routineberatung im Mittelpunkt steht. Bodenart, Verdichtung, erwartete Probentiefe und Dokumentationsanforderungen sollten gemeinsam betrachtet werden.
- Pürckhauer-Bohrstock: für Bodenansprache und Bodenkartierung mit 1000 mm Arbeitslänge und konischer Geometrie für leichteres Herausziehen.
- Kunststoffhammer: zum Einschlagen von Bohrstöcken und Rillenbohrern; runde und eckige Ausführungen für unterschiedliche Böden und Entnahmeabläufe.
- Ausziehwerkzeug: zum Lösen und Herausziehen von Pürckhauer- und anderen Bohrstöcken, insbesondere in schweren Böden.
- Bodenprofilmaßband: für Profilansprachen und Profilfotografie mit klarer Zentimeter-/Dezimeterskala.
- Bodenfarbtafeln: für standardisierte Bodenfarbbestimmung mit international bekannter Munsell-Farbnotation.
Planung und Feldeinsatz
- Bohrer und Hammer an Bodenart und Verdichtung anpassen
- Ausziehhilfen für schwere oder kohäsive Böden einplanen
- Maßstab und Farbtafeln mitführen, wenn Profildokumentation erforderlich ist
- Transportgewicht und Vollständigkeit des Feldkits bei wiederholten Kampagnen berücksichtigen
- Kartierwerkzeuge mit Bodenfeuchte- oder pH/Redox-Systemen kombinieren, wenn die Aufgabe Monitoring einschließt
Technische Informationen
| Werkzeug | Wichtige technische Werte |
|---|---|
| Pürckhauer-Bohrstock | Arbeitslänge 1000 mm; Gesamtlänge 1150 mm; Außendurchmesser 25 bis 30 mm; Nutbreite 18 mm; Werkzeugstahl; ca. 3,4 kg; optionale dm-Skala. |
| Kunststoffhammer rund | Grifflänge ca. 800 mm; Kopfdurchmesser ca. 134 mm; Gewicht ca. 4,3 kg. |
| Kunststoffhammer eckig | Grifflänge ca. 810 mm; Kopfdurchmesser ca. 145 mm; Gewicht ca. 4,5 kg; genuteter Schaft für Zugring. |
| Ausziehwerkzeug | Werkzeugstahl; Gesamtlänge ca. 76 cm; Gewicht ca. 2,2 kg. |
| Bodenprofilmaßband | Länge 200 cm; Breite 60 mm; rollbar; arretierbar; mit Befestigungsschnur/Nagel und Transportbox. |
| Bodenfarbtafeln | Japanische Version: 12 Tafeln mit 389 Farbchips; amerikanische Version: 10 Tafeln mit 251 Farbchips; wasserfest und abwaschbar. |
FAQ
-
Welche Grundausstattung wird für Bodenkartierung benötigt?
Ein typisches Basisset umfasst Pürckhauer-Bohrstock, passenden Kunststoffhammer, Ausziehwerkzeug, Bodenprofilmaßband und Bodenfarbtafeln.
-
Wann wird das Ausziehwerkzeug benötigt?
Besonders, wenn der Bohrstock in kohäsiven, verdichteten oder schweren Böden schwer zu entfernen ist.
-
Wann runder oder eckiger Polyamidhammer?
Der runde Polyamidhammer ist die Standardwahl für die meisten Feldarbeiten. Der eckige Hammer mit Zugring ist sinnvoll in härteren oder kohäsiveren Materialien, in denen das eingetriebene Werkzeug schwerer herauszuziehen ist, z. B. tonreiche Böden, Moränen oder kompakte Substrate.
-
Warum ein Bodenprofilmaßband verwenden?
Es liefert eine klare Skala für Profilansprache und Fotos und erleichtert die Dokumentation von Horizonttiefen und Probenahmepositionen.
-
Warum Bodenfarbtafeln verwenden?
Standardisierte Tafeln reduzieren subjektive Farbbeschreibungen und unterstützen international verständliche Bodenklassifikation.
-
Können die Werkzeuge mit Monitoringsystemen kombiniert werden?
Ja. Kartierwerkzeuge werden häufig bei Standortvorbereitung oder Profilansprache vor der Installation von Bodenfeuchte-, Bodenlösungs-, pH/Redox- oder Lysimetersystemen eingesetzt.
Verwandte Anwendungen
- Bodenkundliche Baubegleitung Standortbezogene Bodenbeurteilung und Monitoring zur Unterstützung bodenkundlicher Entscheidungen auf Baustellen. Anwendung ansehen
