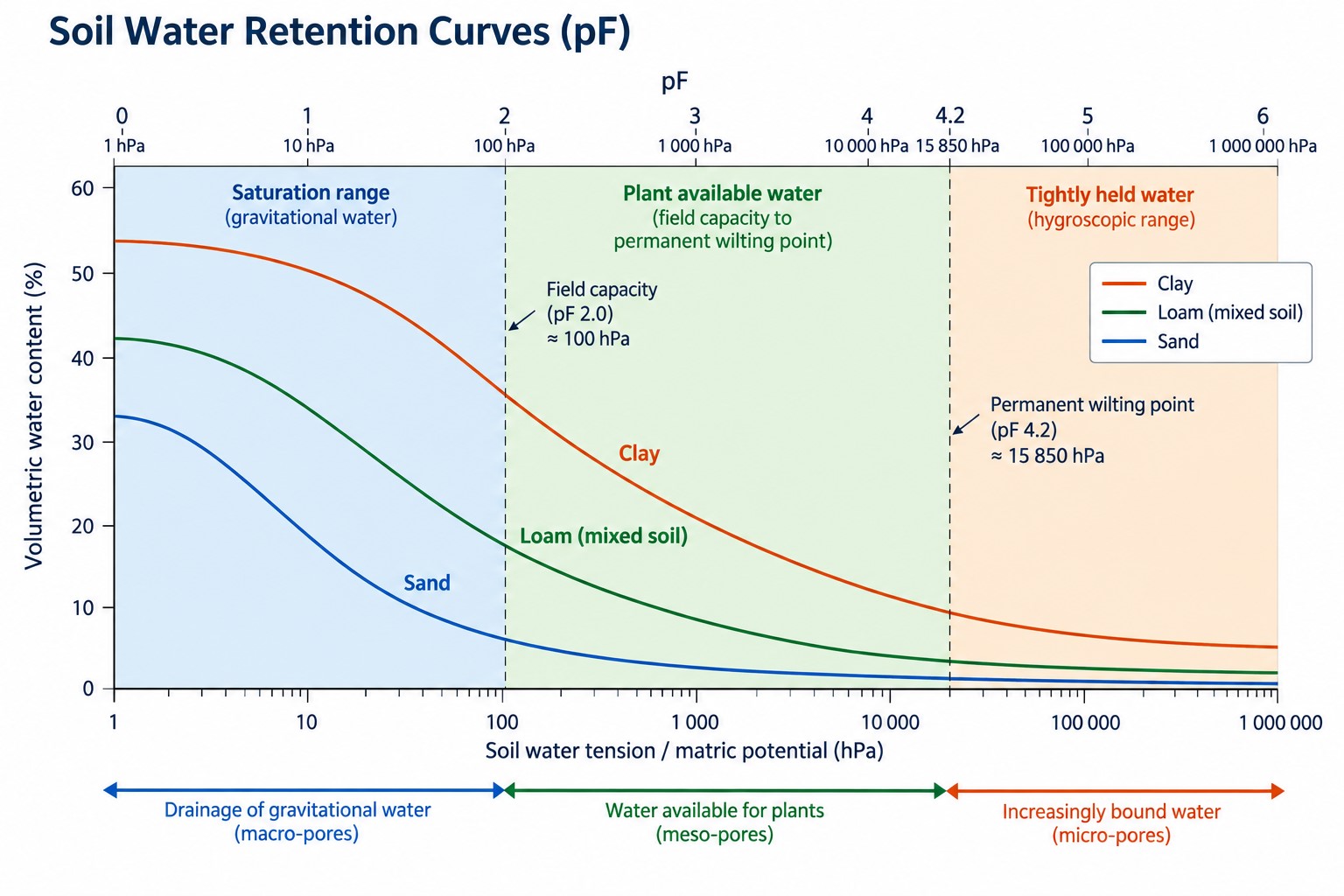

pF-Kurven zur Bestimmung der Bodenwasserretention - pF-WG-Kurve

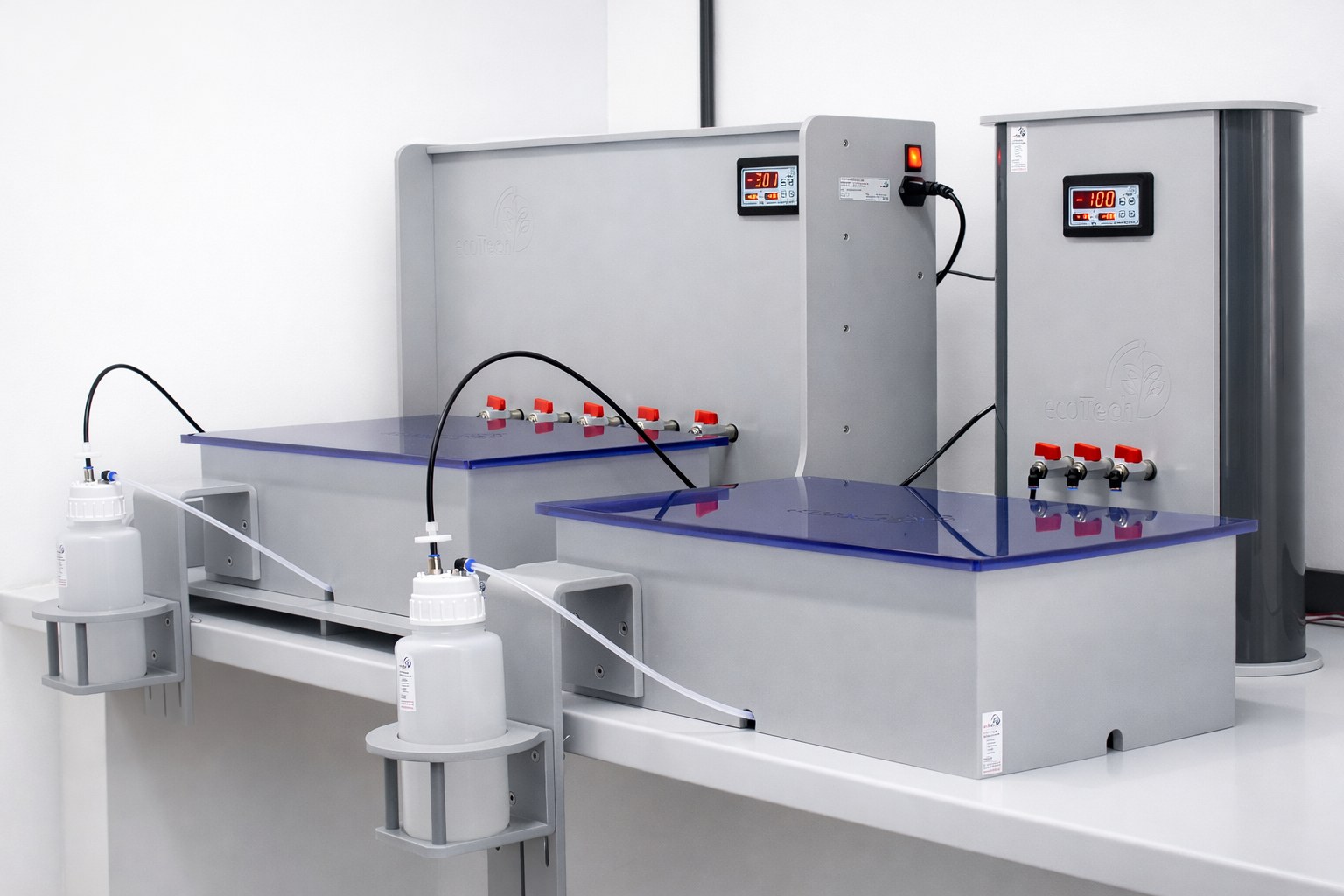

ecoTech pF-Systeme ermöglichen die Bestimmung von Bodenwasserretentionskurven über definierte Saugspannungs- und Druckbereiche. Das modulare Systemkonzept umfasst niedrige pF-Bereiche mit Saugplatten und Vakuumregelung sowie höhere pF-Bereiche mit der Membranpresse.
Zum Vergrößern auf das Bild klicken
Produkte im Überblick
pF-Laborstation
Tischgerät zur Bestimmung von pF-Kurven von pF 1,0 (10 hPa) bis ca. pF 2,9 (750 hPa) mit präziser Vakuumregelung.
- integrierte Pumpe und Vakuumtechnik
- Saugplatten nach Befeuchtung direkt verwendbar
- präzise Vakuumregelung mit 1 hPa Auflösung
- gleichzeitige Anzeige von Systemdruck und Grenzwerten
- Anschlussmöglichkeit für Druckstufenmodule und zusätzliche Saugplattenmodule
- mit Membranpresse kann der gesamte pF-Bereich bis pF 4,2 abgedeckt werden

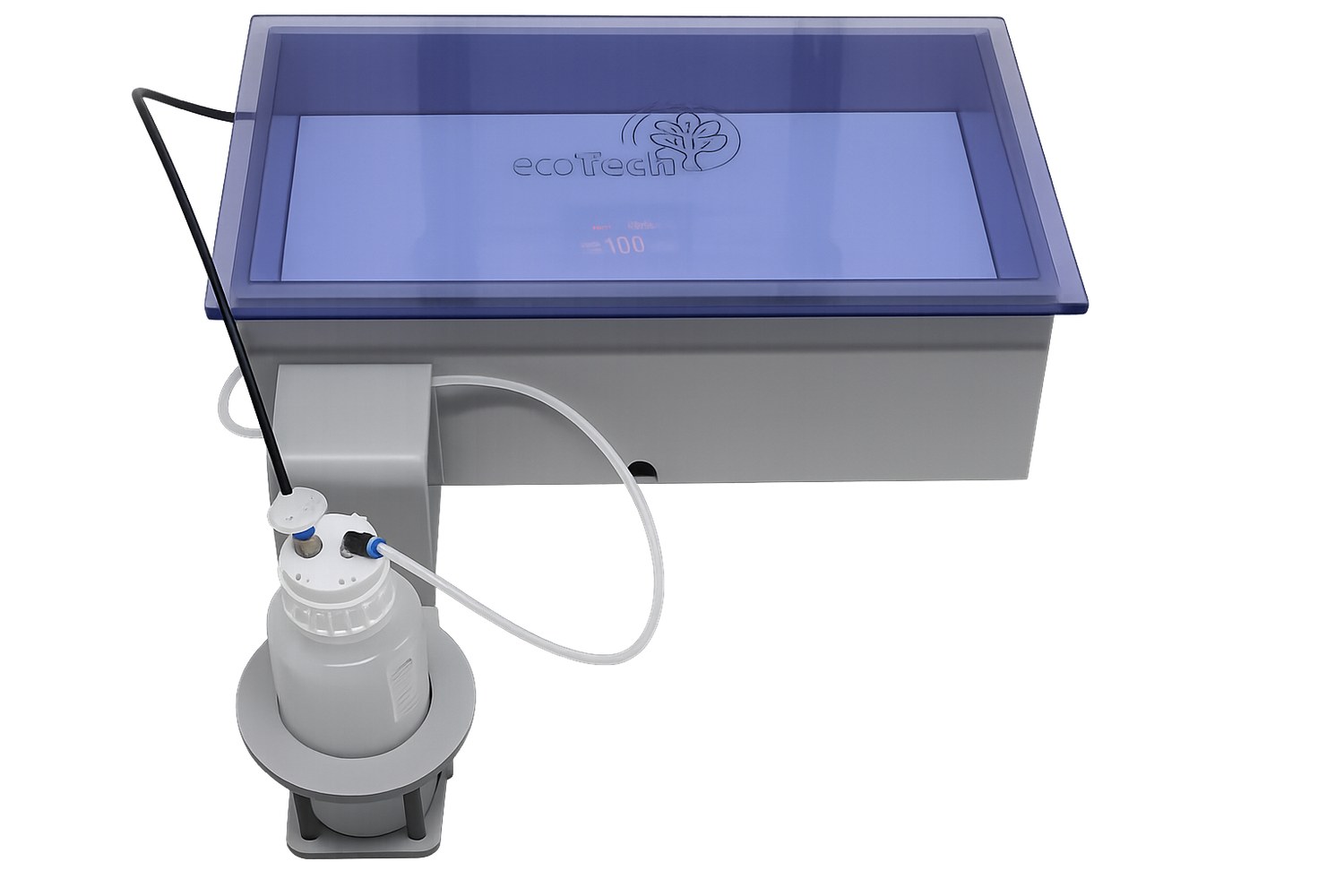

pF-Saugplattenmodul
Modul zur Bestimmung von pF-Kurven an Bodenproben unter Vakuum. Es erweitert die pF-Laborstation oder das pF-Druckstufenmodul und erlaubt den parallelen Betrieb verschiedener Druckstufen.
- bis ca. 40 Bodenprobenringe mit 100 ccm pro Platte
- modulare Erweiterung von Probendurchsatz und Druckstufenspektrum
- inklusive Sammelflasche mit Niveauanpassung
- präzise Einstellung von Druck und Drainageniveau

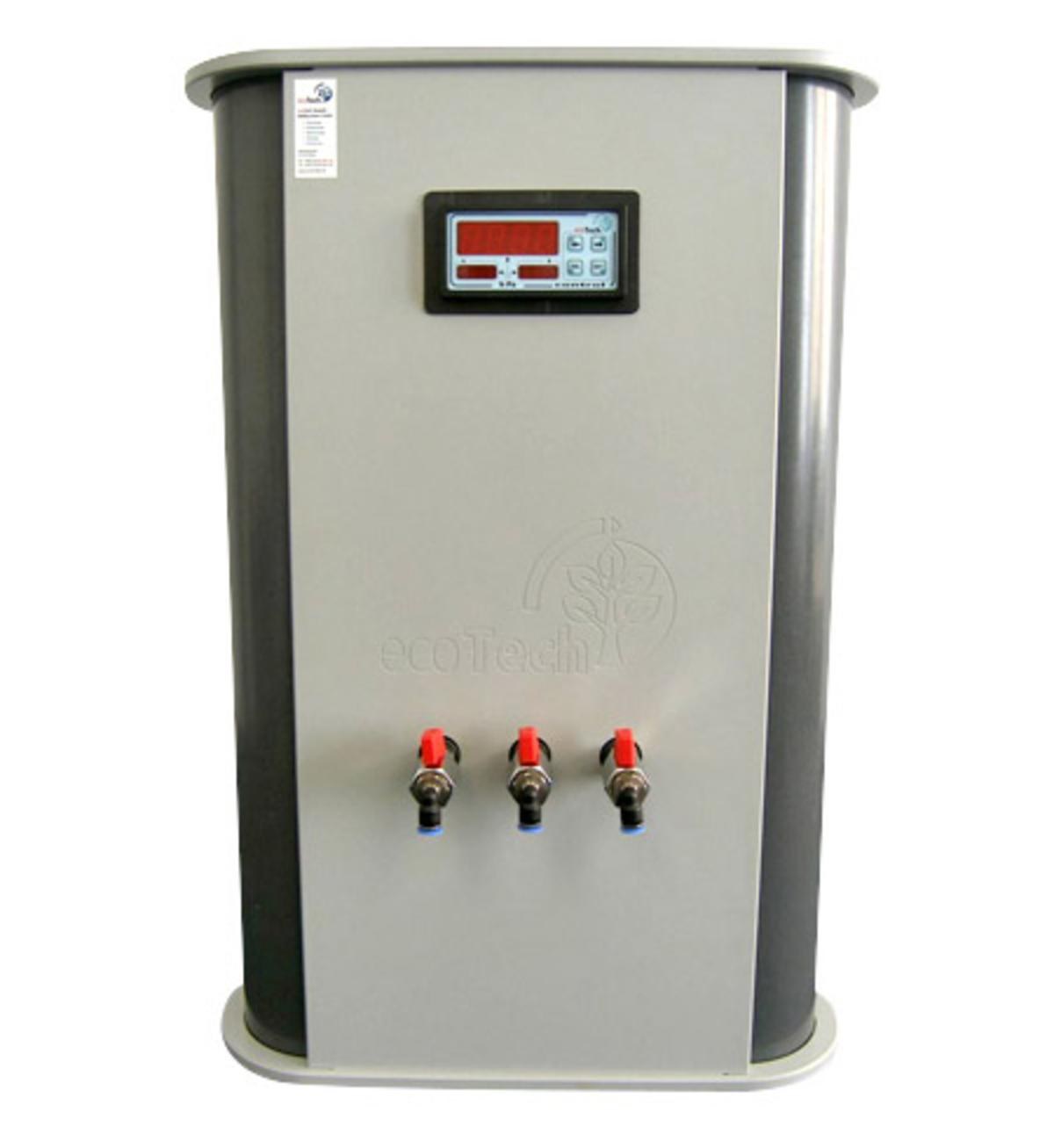

pF-Druckstufenmodul
Pumpenloses Vakuumregelmodul zur Verwendung mit internem Laborvakuum oder pF-Laborstation.
- präzise Vakuumeinstellung mit 1 hPa Regelgenauigkeit
- frei einstellbare obere und untere Grenzwerte
- integrierter Vakuumpuffer dämpft Druckstöße
- bis zu drei pF-Saugplattenmodule direkt anschließbar

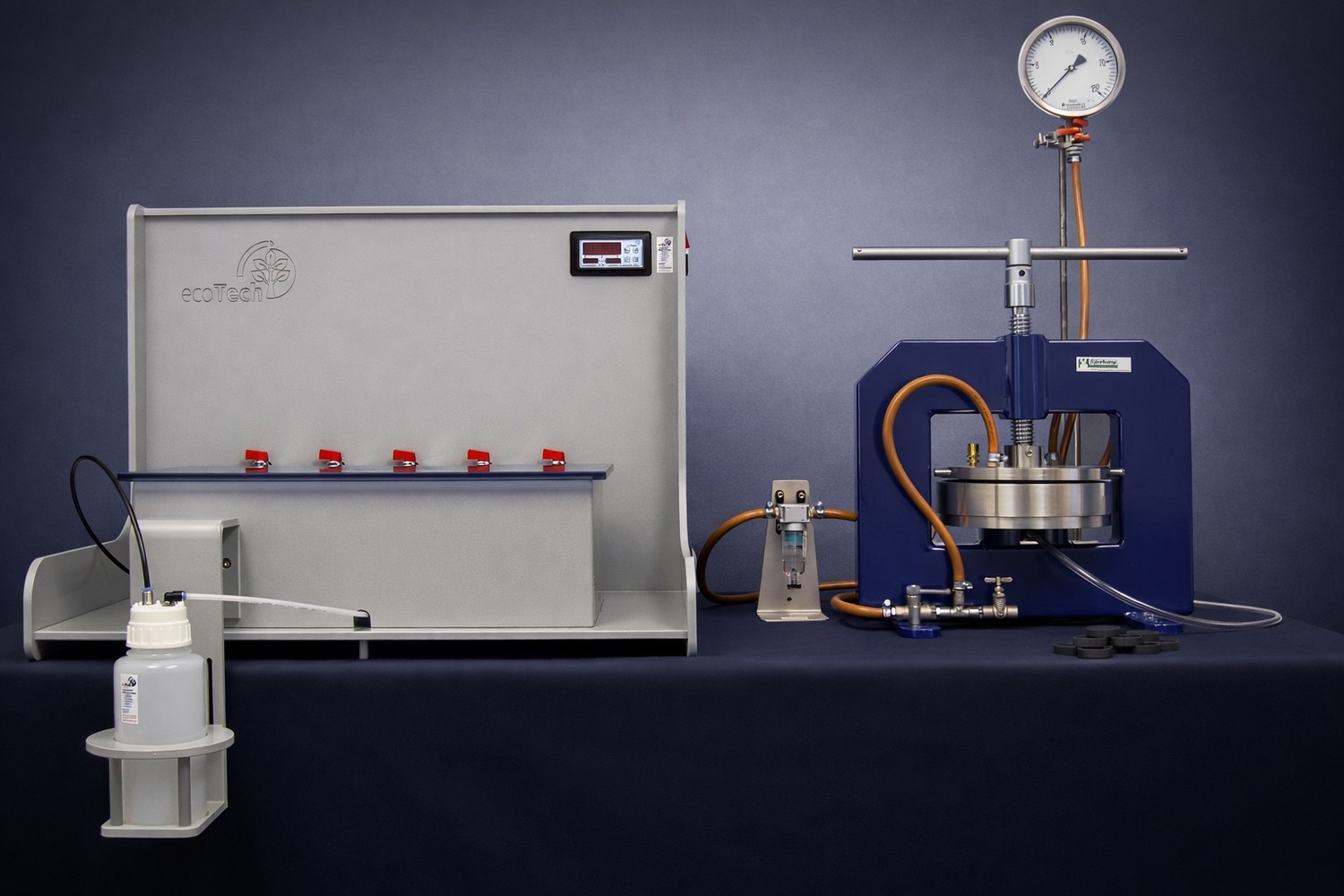

Membranpresse
System zur Erstellung von Bodenwasserretentionskurven im höheren pF-Bereich von pF 3,0 bis pF 4,2, entsprechend ca. 1 bis 15,5 bar.
- Set aus Membranpresse, 20-bar-Kompressor, Manometer, Luftfilter, Membranfilter, Filtertuch und Bodenprobenringen
- Daten mindestens gleichwertig zu Keramikplatten laut Quelltext
- maximale Probenzahl ca. 15
- in Kombination mit der pF-Laborstation kann der vollständige pF-Bereich bis pF 4,2 abgedeckt werden
Auswahl- und Konfigurationshilfe
| Bedarf / Bereich | Typische ecoTech-Option | Hinweise zur Auswahl |
|---|---|---|
| Niedriger pF- / Saugspannungsbereich | pF-Saugplattenmodul oder pF-Laborstation | Für kontrollierte Drainage von Bodenprobenringen mit Vakuum. |
| pF 1,0 bis ca. pF 2,9 | pF-Laborstation | Integrierte Pumpe und Vakuumtechnik; präzise Vakuumregelung mit 1 hPa Auflösung. |
| Mehrere Druckstufen oder höhere Probenkapazität | pF-Druckstufenmodul und Saugplattenmodule | Erlaubt verschiedene Saugspannungsniveaus und Erweiterung der Probenkapazität. |
| pF 3,0 bis pF 4,2 | Membranpresse | Für höhere Druckbereiche von ca. 1 bis 15,5 bar; ergänzt die pF-Laborstation. |
Technische Informationen
| System | Messbereich | Kapazität / Abmessungen | Technik / Ausstattung |
|---|---|---|---|
| pF-Laborstation | ca. 10 bis 750 hPa |
Aktive Filterfläche 480 × 280 mm Abmessungen 760 × 580 × 605 mm |
Elektronische Vakuumregelung mit Drucksensor Anschlüsse für Druckstufen- und Saugplattenmodule |
| pF-Saugplattenmodul | ca. 3 bis 750 hPa |
Aktive Filterfläche 480 × 280 mm bis ca. 40 Ringe Ø 53 mm bis ca. 30 Ringe Ø 60 mm bis ca. 15 Ringe Ø 84 mm |
Erweiterungsmodul für die pF-Laborstation |
| pF-Druckstufenmodul | Regelung verschiedener Saugspannungsstufen | ca. 7 L Puffervolumen |
Mikroprozessor-Vakuumregelung Drucksensor und Magnetventil Anzeige von Systemdruck und Grenzwerten 12 V DC |
| Membranpresse |
pF 3,0 bis pF 4,2 ca. 1 bis 15,5 bar |
max. 15 Proben |
Manometer Anschluss für eine weitere Membranpresse 230 V AC |
FAQ
-
Kann ein System die komplette pF-Kurve abdecken?
Eine vollständige pF-Kurve erfordert häufig eine Kombination von Systemen. Die pF-Laborstation deckt den unteren Vakuumbereich ab, während Membranpresse oder Druckextraktor für höhere pF-Werte eingesetzt werden.
-
Wann sollte eine pF-Laborstation verwendet werden?
Sie ist geeignet, wenn ein kompaktes System mit integrierter Pumpe und präziser Vakuumregelung für Bodenprobenringe im unteren pF-Bereich benötigt wird.
-
Wann ist ein pF-Saugplattenmodul sinnvoll?
Wenn die Probenkapazität erweitert oder mehrere Saugspannungsniveaus parallel betrieben werden sollen.
-
Wann ist die Membranpresse die bessere Wahl?
Sie ist für den höheren Druckbereich pF 3,0 bis 4,2 vorgesehen und ergänzt die pF-Laborstation.
-
Sind Druckextraktoren weiterhin relevant?
Ja. Druckextraktoren mit Keramikplatten bleiben eine weit verbreitete Standardmethode für höhere pF-Bereiche.
